Modern elektroniğin evriminde, ürün tasarımının fiziksel kısıtlamaları, elektrik gereksinimleri kadar zorlayıcı hale geldi. Mühendisler, dinamik koşullar altında güvenilirliği korurken daha dar alanlara daha fazla işlevsellik sığdırma ikilemiyle giderek daha fazla karşı karşıya kalıyor. Rijit-Flex Kart, sert devre kartlarının yapısal stabilitesini esnek devrelerin uyarlanabilirliğiyle birleştirerek bu zorluğa yanıt olarak ortaya çıktı.HONTECKendisini, yüksek karışımlı, düşük hacimli ve hızlı dönüşlü prototip üretiminde uzman uzmanlığıyla 28 ülkede yüksek teknoloji endüstrilerine hizmet veren, Rigid-Flex Board çözümlerinin güvenilir bir üreticisi olarak konumlandırdı.
Rigid-Flex Board'un değeri, yerden tasarruf etmenin çok ötesindedir. Geleneksel olarak ayrı sert kartları birbirine bağlayan konnektörleri, kabloları ve lehim bağlantılarını ortadan kaldıran bu teknoloji, montaj süresini ve toplam ağırlığı azaltırken sistem güvenilirliğini önemli ölçüde artırır. Tıbbi cihazlardan havacılık sistemlerine, giyilebilir teknolojiden otomotiv elektroniğine kadar çeşitli uygulamalar, performans ve dayanıklılık hedeflerini karşılamak için giderek daha fazla Rigid-Flex Board yapısına bağımlı hale geliyor.
Shenzhen, Guangdong'da bulunanHONTECgelişmiş üretim yeteneklerini sıkı kalite standartlarıyla birleştirir. Üretilen her Rigid-Flex Board, UL, SGS ve ISO9001 sertifikalarının güvencesini taşırken, şirket, otomotiv ve endüstriyel uygulamaların zorlu gereksinimlerini karşılamak için ISO14001 ve TS16949 standartlarını da aktif olarak uyguluyor. UPS, DHL ve birinci sınıf nakliye şirketlerini içeren lojistik ortaklıklarıyla HONTEC, prototip ve üretim siparişlerinin dünya çapındaki varış noktalarına verimli bir şekilde ulaşmasını sağlar. Her sorguya 24 saat içinde yanıt verilir; bu, küresel mühendislik ekiplerinin değer verdiği yanıt verme taahhüdünü yansıtır.
Rigid-Flex Board'u benimseme kararı genellikle ürün güvenilirliğini ve üretim verimliliğini doğrudan etkileyen birçok farklı avantaja bağlıdır. Konektörlere, kablolara ve birden fazla sert panele dayanan geleneksel tasarımlar, her ara bağlantıda potansiyel arıza noktaları ortaya çıkarır. Her konektör, zaman içinde titreşim hasarına, korozyona ve yorulmaya duyarlı bir mekanik bağlantıyı temsil eder. Rijit-Flex Kart, sert bölümler arasında ara bağlantı görevi gören esnek devreleri entegre ederek bu arıza noktalarını tamamen ortadan kaldırır. Bu birleşik yapı, montaj işçiliğini azaltır, konnektör tedarik maliyetlerini ortadan kaldırır ve montaj sırasında yanlış kablo yönlendirme riskini ortadan kaldırır. Tekrarlanan hareket, katlanma veya titreşime maruz kalan uygulamalar için Rigid-Flex Board, konnektör tabanlı alternatiflere kıyasla üstün mekanik güvenilirlik sağlar. Ek olarak, esnek bölümler düzensiz muhafaza şekillerine uyacak şekilde katlanabildiğinden veya bükülebildiğinden, tasarımcıların mevcut alanı daha verimli bir şekilde kullanmalarına olanak tanıdığından, yerden tasarruf önemli olabilir. Ağırlık azaltma, özellikle her gramın önemli olduğu havacılık ve taşınabilir tıbbi cihazlar için bir başka önemli faydadır.HONTECBu faktörleri tasarım aşamasının başlarında değerlendirmek için müşterilerle birlikte çalışarak, Rijit-Flex Panel kullanma kararının hem teknik gereksinimler hem de üretim hacmi hususlarıyla uyumlu olmasını sağlar.
Sert malzemenin esnek malzemeyle buluştuğu geçiş bölgesi, Rigid-Flex Board üretiminde en kritik alanı temsil eder. HONTEC, bu bölgelerin ürünün yaşam döngüsü boyunca elektriksel bütünlüğü ve mekanik gücü korumasını sağlamak için özel mühendislik kontrolleri kullanır. Süreç, mükemmel termal kararlılık sunarken aynı zamanda esnekliği koruyan poliimid bazlı esnek alt tabakaların kullanıldığı hassas malzeme seçimiyle başlar. Üretim sırasında sert bölümler standart FR-4 veya yüksek performanslı laminatlar kullanılarak oluşturulurken, esnek bölümler esnekliklerini korumak için dikkatli bir işleme tabi tutulur. Kaplama uygulaması ve lehim maskesi işlemleri sırasında geçiş alanına özellikle dikkat edilerek, arayüzün tekrarlanan esneme altında iletkenin kırılmasına yol açabilecek gerilim konsantrasyonlarından arınmış olması sağlanır.HONTECgeçiş sınırlarını kesin olarak tanımlamak için kontrollü derinlikli yönlendirme ve lazer ablasyon tekniklerini kullanır. Tekrarlanan dinamik esneme gerektiren Sert-Esnek Levha tasarımları için mühendislik ekibi, dayanıklılığı optimize etmek amacıyla bükülme yarıçapını, esnek döngü gereksinimlerini ve malzeme seçimini değerlendirir. Üretim sonrası testler, dinamik uygulamalar için esnek döngü testini ve geçiş bölgelerinin sıcaklık değişimleri karşısında elektriksel sürekliliği koruduğunu doğrulamak için termal stres testini içerir. Bu kapsamlı yaklaşım, Rigid-Flex Board'un amaçlanan uygulama ortamında güvenilir bir şekilde performans göstermesini sağlar.
Tekrarlanan bükülme veya hareket içeren uygulamalar için Sert Esnek Panel tasarlamak, statik uygulamalardan farklı olan çeşitli faktörlere dikkat edilmesini gerektirir.HONTECmühendislik ekibi, bükülme yarıçapının birincil husus olduğunu vurguluyor; bükülme yarıçapının esnek devre kalınlığına oranı, dinamik koşullar altında bakır izlerinin ömrünü doğrudan etkiler. Genel bir kılavuz, dinamik uygulamalar için esnek devre kalınlığının en az on katı minimum bükülme yarıçapını korumaktır; ancak özel gereksinimler beklenen esnek döngü sayısına bağlıdır. Esnek bölümler içindeki iz yönlendirme, izleri doğrudan üst üste istiflemek yerine, kabloların kademeli olarak yerleştirilmesini gerektirir; bu da bükülme sırasında gerilim noktaları oluşturur. Geçiş bölgelerindeki kaplama kalınlığı, bu bölge yoğun mekanik strese maruz kaldığından özel olarak dikkate alınır. HONTEC, müşterilere, esnek bölgelere geçişler, bileşenler veya açık delikler yerleştirmekten kaçınmalarını tavsiye eder; çünkü bu özellikler, arızaya yol açabilecek lokal stres noktaları oluşturur. Gerektiğinde ekranlama katmanları, esnekliği korumak için katı bakır yerine çapraz çizgili desenlerle tasarlanmalıdır. Beklenen esnek döngü sayısı (bir tüketici ürünü için binlerce veya endüstriyel ekipman için milyonlarca) malzeme seçimi ve tasarım kuralları için bilgi sağlar. HONTEC, tasarım aşamasında bu hususları ele alarak müşterilerin hem elektriksel performans gereksinimlerini hem de mekanik dayanıklılık beklentilerini karşılayan Sert-Flex Panel çözümlerine ulaşmalarına yardımcı olur.
Rigid-Flex Board'un başarılı bir şekilde uygulanması, standart PCB üretiminin ötesine geçen bir işbirliği gerektirir.HONTECüretilebilirlik incelemeleri için tasarımla başlayan mühendislik desteği sağlayarak müşterilerin üretim başlamadan önce katman yığınlarını, geçiş bölgesi geometrilerini ve malzeme seçimlerini optimize etmesine yardımcı olur. Bu proaktif yaklaşım, geliştirme döngülerini azaltır ve maliyetli yeniden tasarımların önüne geçer.
Üretim yetenekleriHONTECSert takviyeli basit iki katmanlı esnek tasarımlardan, kör geçişler, gömülü geçişler ve çok sayıda sert bölüm içeren karmaşık çok katmanlı yapılara kadar çok çeşitli Sert-Flex Panel konfigürasyonlarını kapsar. Malzeme seçenekleri arasında standart poliimid esnek alt tabakalar, yüksek frekanslı esnek bölümler için düşük kayıplı malzemeler ve üstün termal stabilite gerektiren uygulamalar için gelişmiş yapışkansız laminatlar yer alır.
Rigid-Flex Board uygulamaları için yüzey kaplama seçiminde, ince aralıklı bileşenleri barındıran düz yüzeyler için daldırma altın ve tel bağlama uyumluluğu gerektiren uygulamalar için ENIG gibi seçeneklerle hem lehimlenebilirlik hem de esnek dayanıklılık dikkate alınır.HONTECLaminasyon kalitesini etkileyebilecek nem emilimini önlemek amacıyla üretim sırasında kontrollü nem ortamları da dahil olmak üzere esnek malzeme taşıma için sıkı proses kontrolleri sağlar.
Prototipten üretime kadar güvenilir Rigid-Flex Board çözümleri sunabilen bir üretim ortağı arayan mühendislik ekipleri için,HONTECteknik uzmanlık, duyarlı iletişim ve kanıtlanmış kaliteli sistemler sunar. Uluslararası sertifikalar, gelişmiş üretim yetenekleri ve müşteri odaklı yaklaşımın birleşimi, her projenin başarılı ürün geliştirme için gerekli ilgiyi görmesini sağlar.
ELIC Rigid-Flex PCB, herhangi bir katmandaki ara bağlantı deliği teknolojisidir. Bu teknoloji, Japonya'daki Matsushita Electric Component'in patent sürecidir. DuPont'un yüksek işlevli epoksi reçinesi ve film ile emprenye edilmiş "poli aramid" ürünü thermount'un kısa elyaf kağıdından yapılmıştır. Daha sonra lazer delik oluşturma ve bakır macundan yapılır ve iletken ve birbirine bağlı çift taraflı bir plaka oluşturmak için her iki tarafa bakır levha ve tel preslenir. Bu teknolojide elektrolizle kaplanmış bakır tabaka olmadığından, iletken yalnızca bakır folyodan yapılmıştır ve iletkenin kalınlığı aynıdır, bu da daha ince tellerin oluşumuna elverişlidir.
R-f775 FPC, şarkıcı tarafından geliştirilmiş r-f775 esnek malzemeden yapılmış esnek bir devre kartıdır. İstikrarlı performansa, iyi esnekliğe ve makul fiyata sahiptir
EM-528K PCB, rijit PCB'leri (RPC) ve esnek PCB'leri (FPC) deliklere bağlayan bir tür kompozit karttır. FPC'nin esnekliği nedeniyle, 3D tasarım için uygun olan elektronik ekipmanlarda stereoskopik kablolara izin verebilir. Şu anda, sert esnek PCB talebi küresel pazarda, özellikle Asya'da hızla büyüyor. Bu makale, katı esnek PCB teknolojisi, özellikleri ve üretim sürecinin geliştirme eğilimini ve pazar eğilimini özetlemektedir.

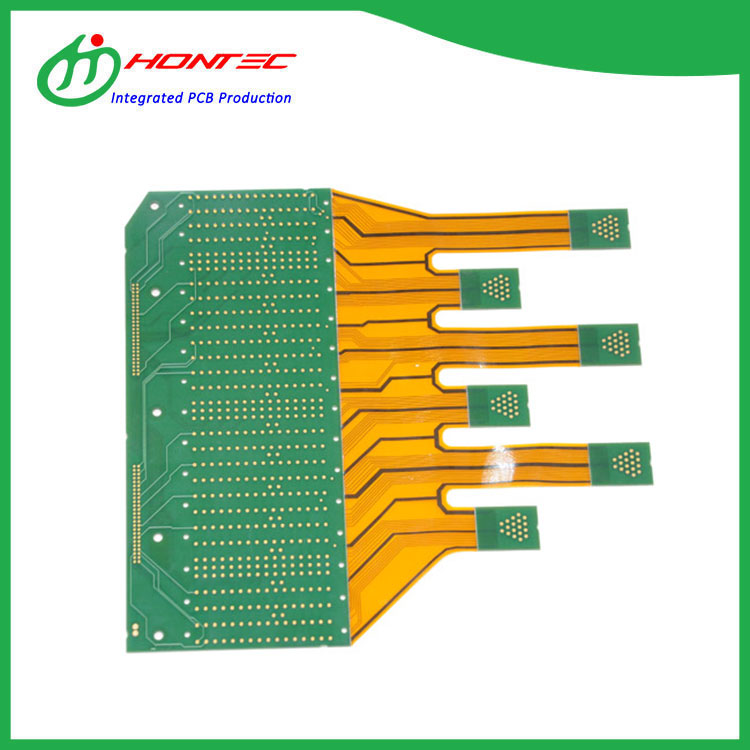

R-5795 PCB tasarımı birçok endüstriyel alanda yaygın olarak kullanıldığından, ilk kez yüksek bir başarı oranı sağlamak için, sert esnek tasarımın terimlerini, gereksinimlerini, süreçlerini ve en iyi uygulamalarını öğrenmek çok önemlidir. TU-768 Rijit flex PCB, sert esnek kombinasyon devresinin sert kart ve esnek kart teknolojisinden oluştuğu adından görülebilir. Bu tasarım, çok katmanlı FPC'yi dahili ve / veya harici olarak bir veya daha fazla sert tahtaya bağlamaktır.
AP8545R PCB, yumuşak tahta ve sabit tahta kombinasyonunu ifade eder. İnce esnek alt tabakayı sert alt katmanla birleştirerek ve daha sonra tek bir bileşene laminasyon yaparak oluşan bir devre kartıdır. Bükme ve katlama özelliklerine sahiptir. Çeşitli malzemelerin ve çoklu üretim adımlarının karışık kullanımı nedeniyle, sert esnek PCB'nin işleme süresi daha uzundur ve üretim maliyeti daha yüksektir.
Elektronik tüketicinin PCB provasında, R-F775 PCB kullanımı yalnızca alan kullanımını maksimize etmek ve ağırlığı en aza indirmekle kalmaz, aynı zamanda güvenilirliği de büyük ölçüde artırır, böylece kaynaklı bağlantılar ve bağlantı sorunlarına eğilimli kırılgan kablolama için birçok gereksinimi ortadan kaldırır. Sert Flex PCB ayrıca yüksek darbe direncine sahiptir ve yüksek stresli ortamda hayatta kalabilir.
