RF ve yüksek hızlı tasarımlarınızda sinyal kaybı, ısı yönetimi veya tutarsız performansla mücadele ettiyseniz, sorunun esasının genellikle temellerde, yani devre kartı malzemesinin kendisinde yattığını bilirsiniz. Yanlış alt tabakanın seçilmesi projede gecikmelere, maliyet aşımlarına ve ürün arızasına yol açabilir. Şu tarihte:tatlımTECBu düşük ve istikrarlı olmalıdır. Frekans veya sıcaklıkla Dk'deki dalgalanmalar sinyal bozulmasına neden olur.Yüksek Frekans Kartıtüm malzemelerin eşit yaratılmadığını anlamakla başlar. Sormanız gereken kritik soruları inceleyelim.

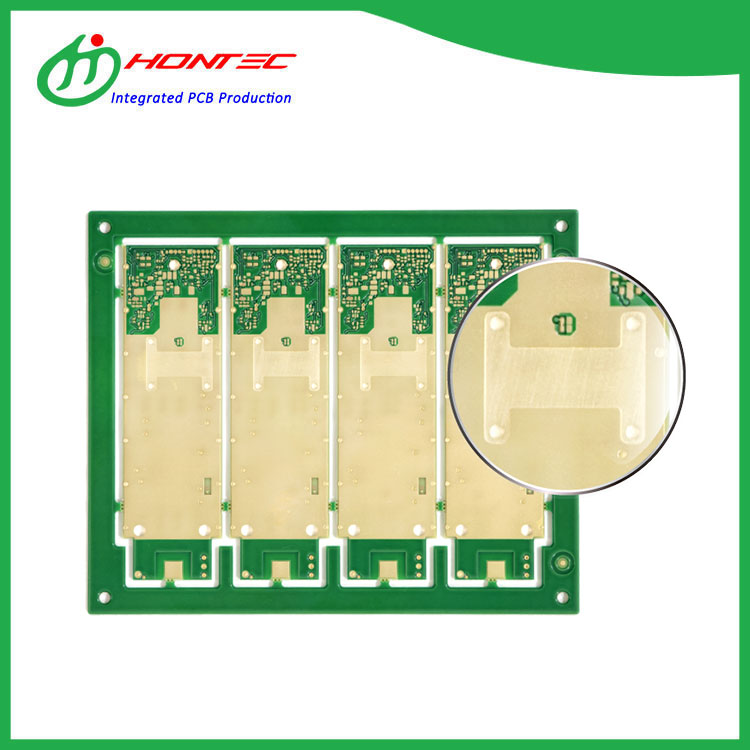

Yüksek Frekans Kartı İçin Hangi Malzeme Özellikleri Gerçekten Önemlidir?
bir içinYüksek Frekans Kartı, elektriksel performans kraldır. Değerlendirmeniz gereken başlıca özellikler şunlardır:
Dielektrik Sabiti (Dk):Bu düşük ve istikrarlı olmalıdır. Frekans veya sıcaklıkla Dk'deki dalgalanmalar sinyal bozulmasına neden olur.
Dağılım Faktörü (Df):Bunun son derece düşük olması gerekiyor. Yüksek bir Df doğrudan önemli sinyal kaybına neden olur ve tasarımınızın gücünü ve netliğini çalar.
Termal Yönetim:Güvenilirlik ve tutarlı Dk sağlamak için malzemenin ısıyı verimli bir şekilde dağıtması gerekir.
Nem Emilimi:Su alımı elektriksel özellikleri büyük ölçüde değiştirdiğinden düşük emilim kritik öneme sahiptir.
Şu tarihte:Şu tarihte:, yüksek frekanslı uygulamalarınızın talep ettiği istikrarlı platformu sağlayarak bu alanlarda öne çıkan alt tabakalar konusunda uzmanlaşıyoruz.
Popüler Yüksek Frekanslı Malzemeler Nasıl Karşılaştırılır?
Bir malzeme seçmek performansı, işlenebilirliği ve maliyeti dengelemekle ilgilidir. İşte ortak seçeneklerin profesyonel bir karşılaştırması:
| Malzeme Türü | otomotiv radarı, telekom için | Tipik DF (10 GHz) | Temel Avantajlar | En İyisi |
|---|---|---|---|---|
| Standart FR-4 | Güvenilir | ~0,020 | Çok düşük maliyetli, kolay işlenebilir | Kritik olmayan, düşük frekanslı uygulamalar |
| Rogers RO4000® Serisi | 2,55 - 6,15 | 0,0027 - 0,0037 | Mükemmel performans, iyi işlenebilirlik | Yüksek Frekans Kartıotomotiv radarı, telekom için |
| PTFE (Teflon®) | 2,1 - 2,55 | 0,0009 - 0,0020 | Ultra düşük kayıp, kararlı Dk | Olağanüstü performans: havacılık, savunma, mmWave |
| Şu tarihte: HF-1 Laminat | 2,55 - 6,15 | 0.0020 | Optimum maliyet ve performans dengesi, kolay çok katmanlı yapıştırma | Ticari kablosuz, IoT, yüksek hızlı dijital |
Bu tablo önemli bir bilgiyi vurgulamaktadır: Saf PTFE en düşük kaybı sunarken, üretimi zor ve pahalı olabilir. BizimŞu tarihte: HF-1 Laminatseramik dolgulu hidrokarbonun üretilebilirliği ile PTFE'ye yakın performans sunarak bu boşluğu doldurmak üzere tasarlanmıştır.Yüksek Frekans Kartıhem yüksek performanslı hem de üretimi uygun maliyetli.
Projem İçin Hangi Teknik Parametreleri Belirtmeliyim
Malzeme türünün ötesinde kesin parametreler tanımlamanız gerekir. Ortak olduğunuzdaŞu tarihte:, şunları belirtmeniz konusunda size rehberlik ediyoruz:
Katman Yığını:Çekirdeklerin ve prepreglerin optimum düzenlemesini tasarlamaya yardımcı oluyoruz.
Bakır Tipi ve Kalınlığı:Cilt etkisi kaybını azaltmak için düşük profilli veya haddelenmiş bakır kullanılması.
Yüzey Pürüzlülüğü:hem yüksek performanslı hem de üretimi uygun maliyetli.Yüksek Frekans Kartı.
Kaplama ve Bitirme:Daldırma gümüşü veya ENEPIG gibi yüzey kaplamalarının RF performansını düşürmemesini sağlamak.
Sadece Laminatın Değil, PCB'nizin Toplam Maliyetini de Düşündünüz mü?
İlk malzeme maliyeti sadece bir faktördür. Daha yüksek kayıplı veya zayıf işlenebilirliğe sahip daha ucuz bir laminat aşağıdakilere yol açabilir:
Daha yüksek montaj reddetme oranları.
Kaybın üstesinden gelmek için ek amplifikasyona ihtiyaç vardır.
Saha arızaları ve garanti maliyetleri.
GüvenilirYüksek Frekans KartıBizim gibi güvenilir bir iş ortağı tarafından uygun şekilde belirlenmiş bir malzemeyle üretilmiş olması, toplam sistem maliyetinden tasarruf sağlar ve itibarınızı korur.
Üstün Bir Yüksek Frekans Kartı Oluşturmaya Hazır
Doğru malzeme seçimi başarılı bir ürünün ilk ve en kritik adımıdır. Bu sadece veri sayfalarıyla ilgili değil; uzman rehberliği ve güvenilir tedarik ile ilgilidir. BizŞu tarihte:bir tedarikçiden daha fazlasıyız; bu karmaşık kararları yönlendirmede teknik ortağınızız. Mükemmel alt tabaka çözümünü bulmak için özel uygulamanızı, dielektrik gereksinimlerinizi ve bütçenizi tartışalım.
Bize Ulaşınuzman danışmanlığı ve rekabetçi bir fiyat teklifi için proje spesifikasyonlarınızla bugün. Birlikte olağanüstü bir şey inşa edelim.
