Farklı uygulama senaryolarında,yüksek hızlı tahtaTasarımın temel işlevlerine ve fiziksel sınırlamalarına yakından uyması gerekir, bu da belirgin farklılaşmış vurgular gösterir. Sistemin sinir merkezi olarak, arka plan birçok kız kartını bağlama ve yüksek hızlı veri alışverişi gerçekleştirme ağır sorumluluğunu taşır. Bu tip yüksek hızlı kart tasarımının temel zorluğu, ultra yüksek yoğunluklu ara bağlantının neden olduğu sinyal bütünlüğü sorunlarının üstesinden gelmektir. Yüksek hızlı sinyal kanallarına uyacak şekilde katı empedans kontrolüne özel bir vurgu yapar ve konektörlerin seçim, düzeni ve sırt delme işlemi hakkında neredeyse sert gereksinimlere sahiptir. Uzun mesafeli iletim altında veri güvenilirliği ve saat senkronizasyonu sağlamak için yansıma ve karışma en aza indirilmelidir. Aynı zamanda, arka panelin büyük fiziksel boyutu ve karmaşık istifleme yapısı, ısı yayılması ve mekanik mukavemet için benzersiz gereksinimler ortaya koydu.
Çizgi kartları (veya kartvizitler) için, üzerindeki yüksek hızlı kart, sinyallerin iletilmesinden, işlenmesinden ve iletilmesinden doğrudan sorumludur. Bu tür tasarım, arayüzlerden işleme yongalarına kadar sinyallerin iletim yolunu optimize etmeye odaklanır. Yüksek hızlı tahtalar, yüksek hızlı diferansiyel çift çizgileri dikkatlice yerleştirmeli, semboller arası paraziti ve sinyal bozulmasını en aza indirmek ve yüksek frekanslarda (25G+gibi) veri sadakatini sağlamak için eşit uzunluklarını, eşit mesafelerini ve boşluklarını tam olarak kontrol etmelidir. Güç bütünlüğü ve düşük gürültülü güç kaynağı başka bir anahtardır ve optimize edilmiş istifleme, çok sayıda ayrıştırma kapasitör ve olası bölünmüş güç katmanları yoluyla yüksek hızlı yongalar için son derece "temiz" bir enerji kaynağı sağlanmalıdır. Ek olarak, ısı yayılma yoğunluğu genellikle daha yüksektir ve bir ısı lavabosu veya hatta bir kanal tasarımı gereklidir.

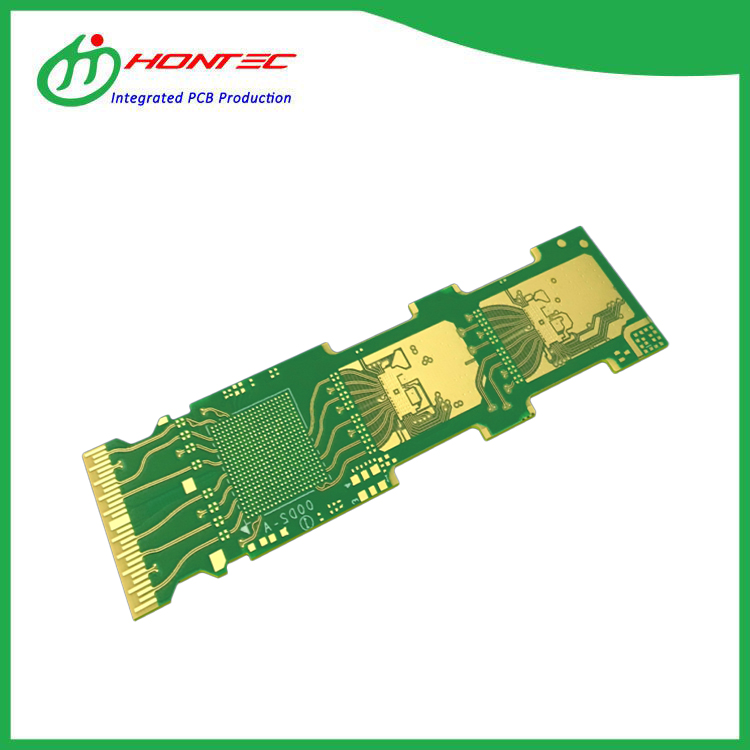

Optik modüllere gelince,yüksek hızlı tahtalarİçlerinde son derece kompakt bir alanda elektro-optik/fotoelektrik dönüşüm gerçekleştirin. Tasarımın birincil odağı, aşırı minyatürleştirme ve yüksek frekanslı performans arasındaki nihai dengeye büyük ölçüde sıkıştırılmıştır. Yüksek hızlı tahtaların alanı çok pahalıdır, kablolama katmanlarının sayısı sınırlıdır ve RF tasarım konsepti yaygın olarak ödünç alınmıştır. Mikroşeritli/şerit yapısını ince bir şekilde simüle etmek ve optimize etmek, yüksek frekanslı cilt etkisine ve dielektrik kaybına özel dikkat etmek ve sıkı sokma kaybını ve geri dönüş kaybı göstergelerini karşılamak için karışık substrat malzemelerini (Rogers ile birleştirilmiş FR4 gibi) akıllıca kullanmak gerekir. Tasarımı ayrıca, son derece kısa ara bağlantı mesafelerinde yüksek hızlı yongalar, tahrik devreleri ve lazerler/dedektörler arasındaki elektromanyetik uyumluluk problemini çözmelidir. Özetle, yüksek hızlı kartlar tasarlarken, arka plan büyük boyutlu, yüksek yoğunluklu ara bağlantıların stabilitesine odaklanır, hat kartı entegre yolun sinyal kalitesini ve güç kaynağı garantisini vurgular ve optik modül, minyatürizasyon sınırı altında yüksek frekanslı performans ve ısı yayma koordinasyonunu takip eder.
