HONTEC, 28 ülkede yüksek teknoloji endüstrileri için yüksek karışım, düşük hacimli ve hızlı dönüşlü prototip PCB konusunda uzmanlaşmış önde gelen Çok Katmanlı PCB imalatlarından biridir.
Bizim Çok Katmanlı PCB UL, SGS ve ISO9001 sertifikası geçti, biz de ISO14001 ve TS16949 uygulama vardır.
KonumlanmışShenzhenGuangdong, HONTEC verimli nakliye hizmetleri sunmak için UPS, DHL ve dünya standartlarında ileticileri ile ortaklık. Bizden Çok Katmanlı PCB satın almaya hoş geldiniz. Müşterilerden gelen her talep 24 saat içinde cevaplandırılmaktadır.

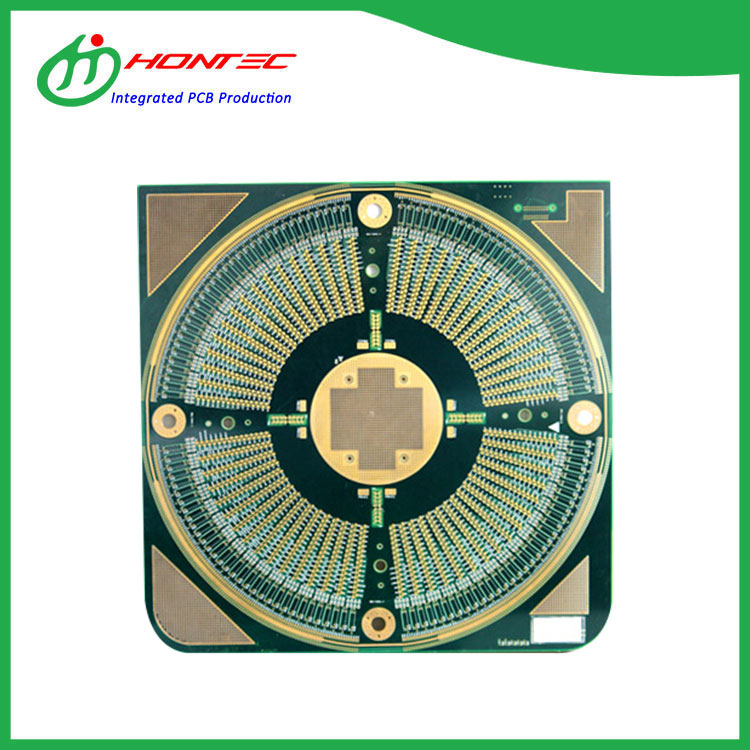

Çok katmanlı hassas PCB - Çok katmanlı levha üretim yöntemi genellikle önce iç katman deseni ile yapılır ve daha sonra tek veya çift taraflı alt tabaka, belirtilen ara katmana dahil edilen ve ardından ısıtılan baskı ve aşındırma yöntemi ile yapılır, basınçlı ve bağlanmış. Sonraki delme işlemine gelince, çift taraflı levhanın açık delik kaplama yöntemi ile aynıdır.
Çok katmanlı PCB devre kartı - Çok katmanlı kartın üretim yöntemi genellikle önce iç katman deseniyle yapılır ve daha sonra tek veya çift taraflı alt katman, belirlenen ara katmana dahil edilen ve ardından ısıtılan baskı ve aşındırma yöntemiyle yapılır. , basınçlı ve yapıştırılmış. Sonraki delme işlemine gelince, çift taraflı plakanın açık delik kaplama yöntemi ile aynıdır. 1961'de icat edildi.
Dokunma çağında, endüstriyel otomasyon, benzin istasyonu terminalleri, uçak görüntüleme ekranları, otomotiv GPS, tıbbi ekipman, banka POS ve ATM makineleri, endüstriyel ölçüm cihazları ve yüksek hızlı raylar gibi çeşitli endüstriyel ekipmanlara kapasitör ekranı PCB uygulanmıştır. , vb. Bekleyin, yeni bir sanayi devrimi gelişiyor. Aşağıdakiler yaklaşık 4 katmanlı kapasitör ekran PCB'si, 4 katmanlı kapasitör ekran PCB'sini daha iyi anlamanıza yardımcı olmayı umuyorum.
Yüksek hızlarda, empedans kontrol PCB izleri iletim hatları olarak kullanılır ve göl sularındaki dalgalanmaların engellerle karşılaştığı duruma benzer şekilde elektrik enerjisi ileri geri yansıtılabilir. Kontrollü empedans izleri, elektronik yansımaları azaltmak ve PCB izleri ile dahili bağlantılar arasında doğru dönüşüm sağlamak için tasarlanmıştır.
Üzerinden-PAD çok katmanlı PCB'nin önemli bir parçasıdır. Sadece PCB'nin ana işlevlerinin performansını değil, aynı zamanda yerden tasarruf etmek için PAD üzerinden kullanılır.Aşağıdaki PAD PCB ile ilgili VIA hakkındadır, PAD PCB'deki VIA'yı daha iyi anlamanıza yardımcı olmayı umuyoruz.
Gömülü yollar: Gömülü yollar yalnızca iç katmanlar arasındaki izleri birbirine bağlar, böylece PCB yüzeyinden görünmezler. 8 katmanlı tahta gibi, 2-7 katman delikleri gömülü delikler.Aşağıdaki Mekanik Kör Gömülü Delik PCB ile ilgili, Mekanik Kör Gömülü Delik PCB'yi daha iyi anlamanıza yardımcı olmayı umuyorum.
